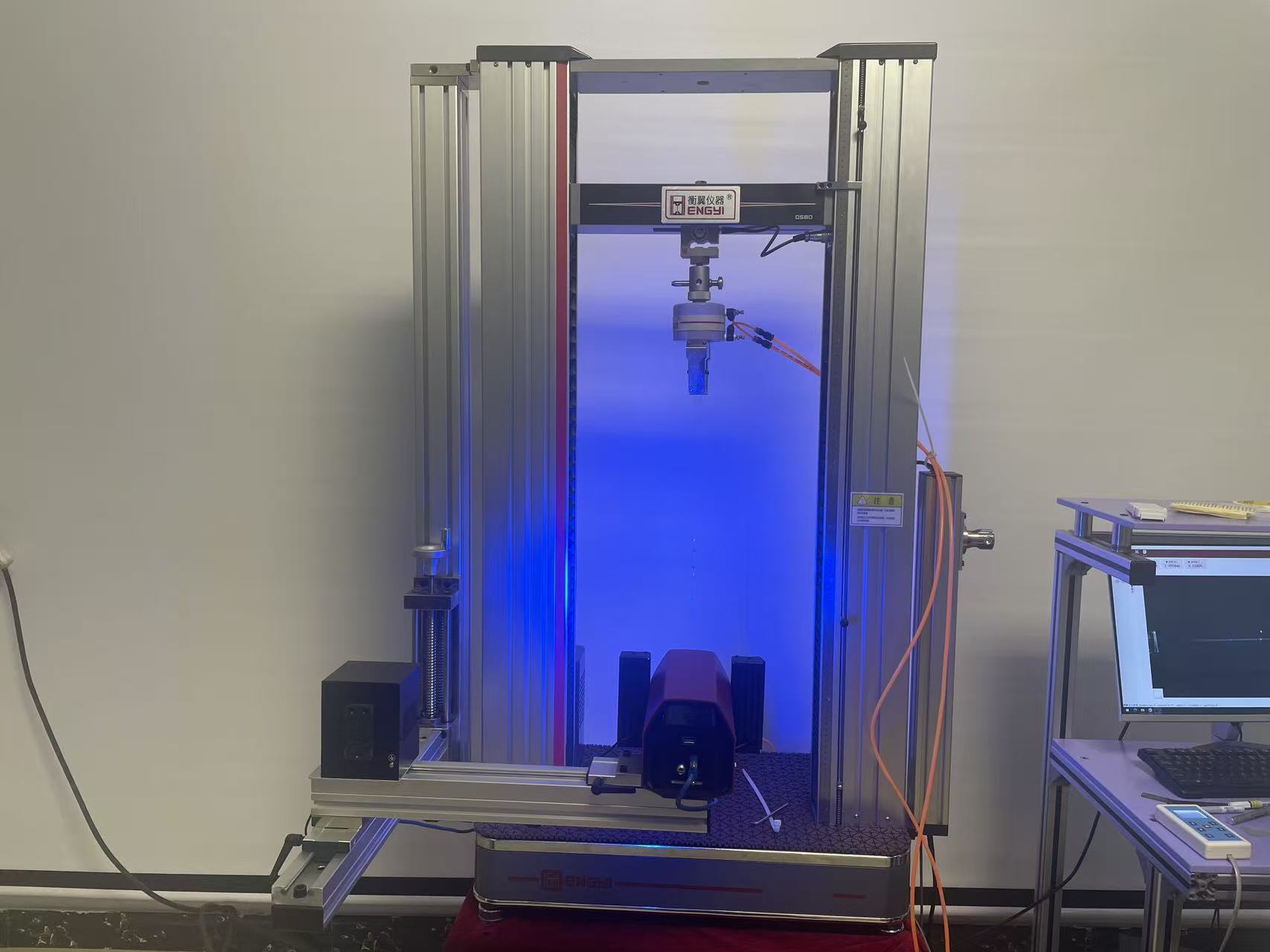

單目三維非接觸應變測量儀是電子萬能試驗機及其他類型試驗機的配件，由上海衡翼精密儀器有限公司生產，基于單目三維（或二維）DIC技術，采用數字圖像相關法（DIC）實現非接觸式變形測量 。其支持軸向與橫向變形量同步測量，適用材料包括金屬板材、橡膠、塑料薄膜、生物軟組織等，覆蓋拉伸、壓縮、疲勞及高溫試驗場景。
一、單目三維非接觸應變測量儀產品簡介
視頻引伸計是一款基于DIC技術的三維非接觸式視頻引伸計，引伸計測量頭可實現試樣加載過程的圖像采集，引伸計軟件完成對圖像的計算，并實時輸出測量的變形結果。選配全場測量模塊后即可實現全場位移和應變測量。
二、單目三維非接觸應變測量儀產品優勢
1.非接觸式測量
2.三維測量
3.不受試樣形狀限制：板狀、棒狀、片狀、線狀、薄膜
4.不受應變范圍限制，可測量應變范圍：0——1000%
5.不受應變方向限制：可同時實現軸向和橫向延伸率測量
6.嵌入式軟件，操作方便
7.滿足現有JJG762-2007 0.5級精度要求
三、單目三維非接觸應變測量儀使用過程
引伸計安裝——軟件嵌入試驗機軟件/連接多功能控制器——試驗機加載同步傳輸變形結果
四、單目三維非接觸應變測量儀技術參數：
1. 型號：HY（3DC）-NR-500H
2. 采樣頻率：227Hz
3. 測量范圍：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm
4. 位移精度： MV50mm：0.5μm
MV90mm：1μm
MV160mm：1μm
MV250mm：1.5μm
MV500mm：2μm
5. 符合標準：JJG762-2007 0.5級
6. 跟蹤速度：5000mm/min
7. 位移分辨率：0.1μm
8. 位移線性度：0.5%
9. 位移量程：MV50mm/MV90mm/MV160mm/MV250mm/MV500mm
10. 試驗機控制器:視頻引伸計專用多功能控制器
11. 適用場景：中高速加載
12. 工作溫度：5-40℃
13. 工作電壓：220V
